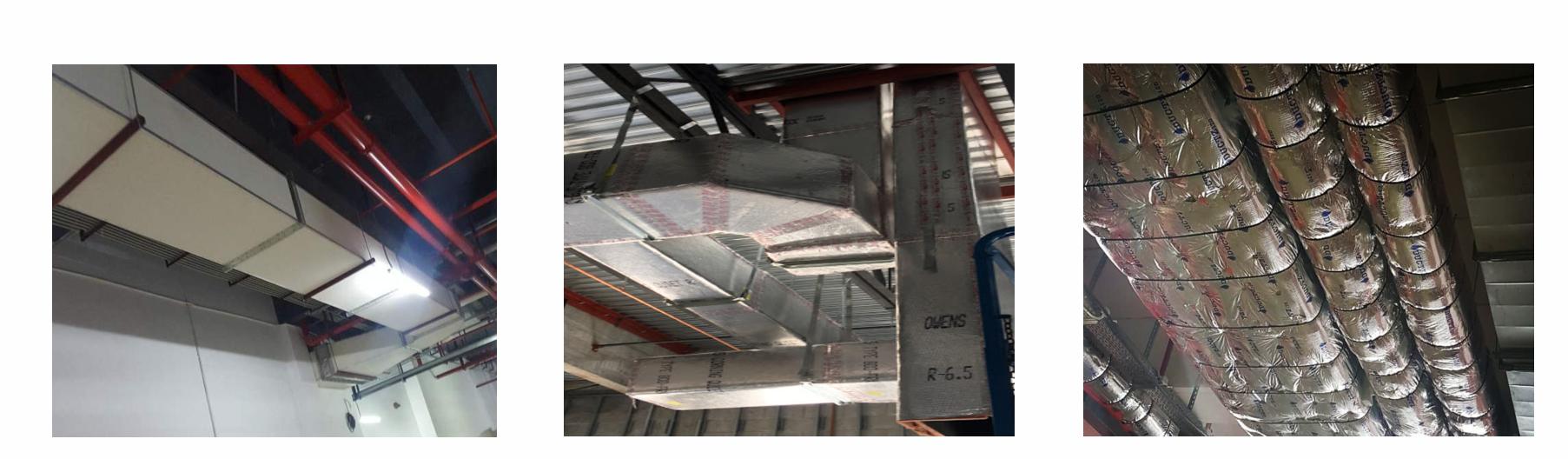

①                                                                        ②                                                                     ③

① 防火板包覆：

纤维增强硅酸钙板（耐火作用）+岩棉（隔热作用）+轻钢龙骨（自攻螺钉结构固定）

② 玻璃纤维棉板包覆：

铝箔贴面玻璃纤维棉板，用保温钉固定于金属风管表面，拼接缝铝箔胶带密封

③ 瑞福系列柔性耐火卷材包覆：

铝箔完全封装硅酸盐纤维卷材，缠绕重叠搭接于风管表面，钢扎带及焊钉固定

性能对比

政策规定

GB51251-2017«建筑防烟排烟系统技术标准»中对所有防排烟风管提出了耐火时限要求，传统的铁皮风管需要防火保护。

3.3.8

机械加压送风管道的设置和耐火极限应符合下列规定：

1.竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1.0h；

2.水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0.50h；当未设置在吊顶内时，其耐火极限不应低于1.0h。

4.4.8排烟管道的设置和耐火极限应符合下列规定：

1.竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.5h；

2.水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.5h；当确有困难时，可直接设置在室内，但管道的耐火极限不应小于1.0h；

3.设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.0h，但设备用房和汽车库的排烟管道耐火极限可不低于0.5h。

4.5.7补风管道耐火极限不应低于0.5h，当补风管道跨越防火分区时，管道的耐火极限不应小于1.5h。
